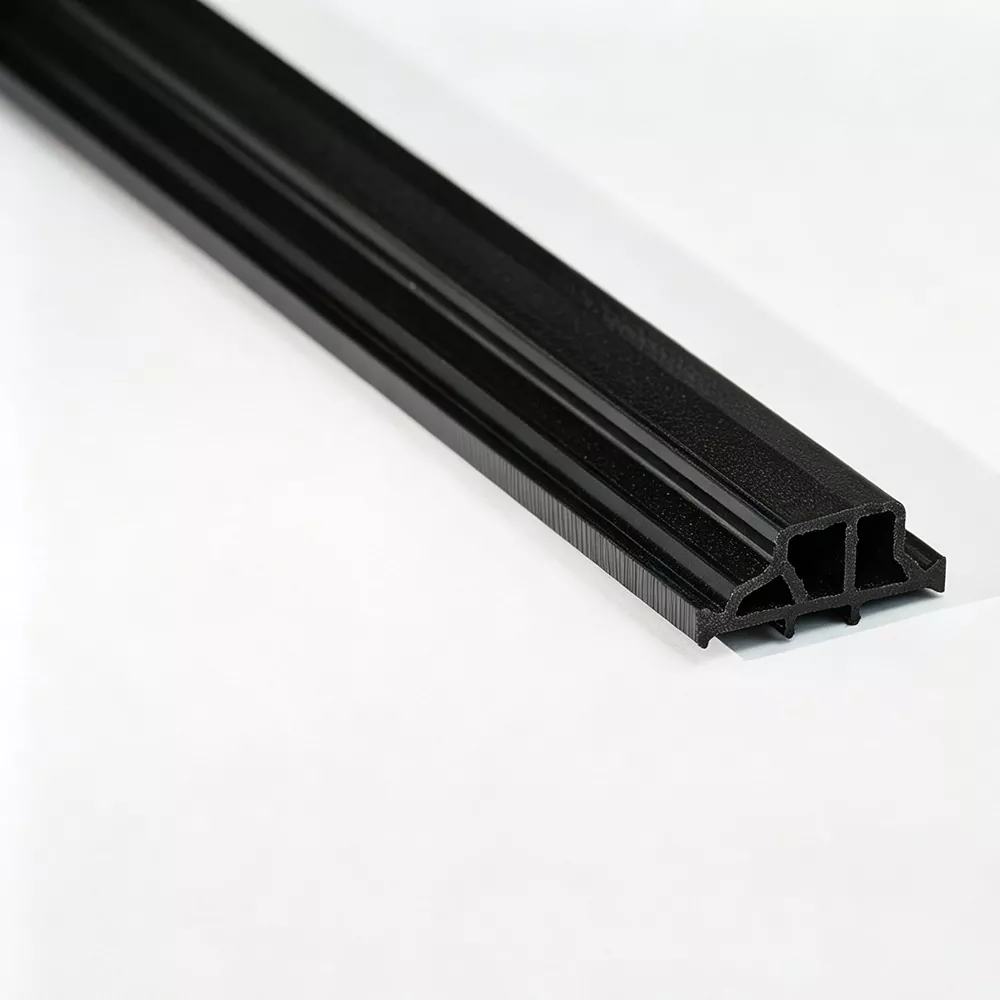

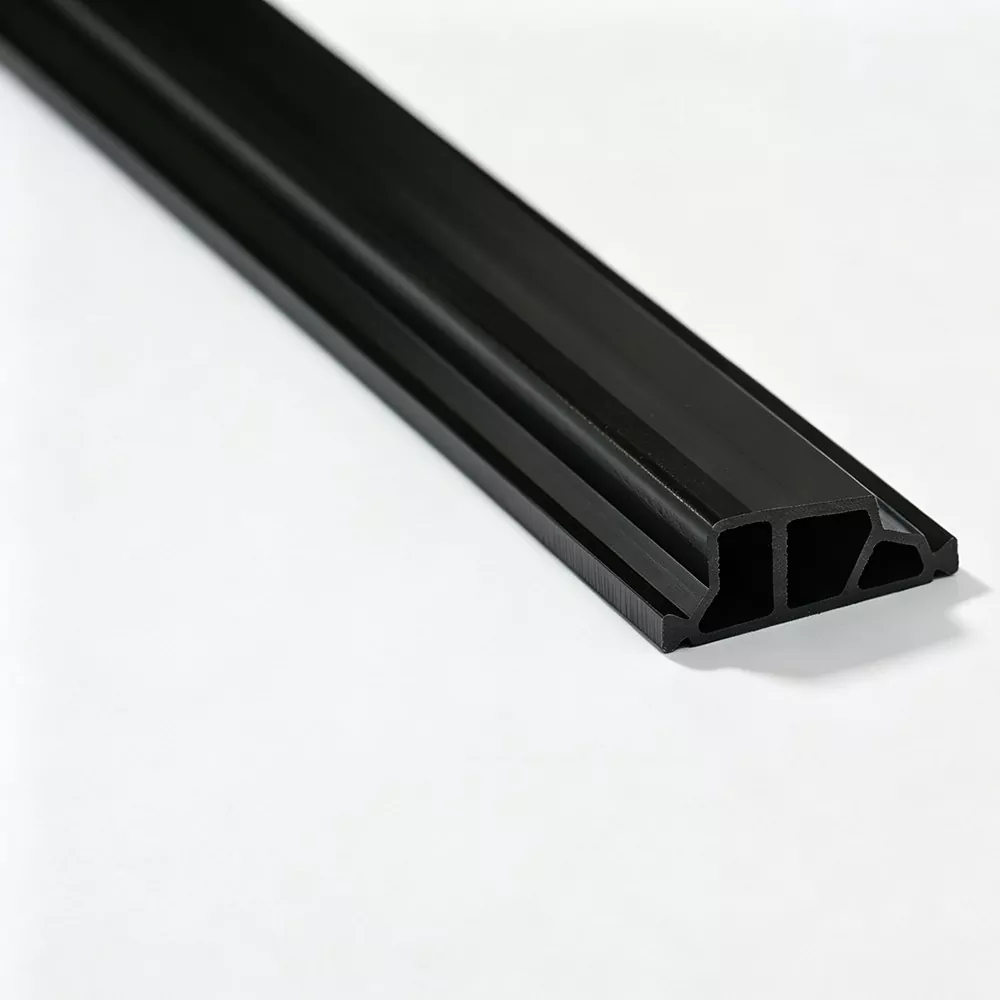

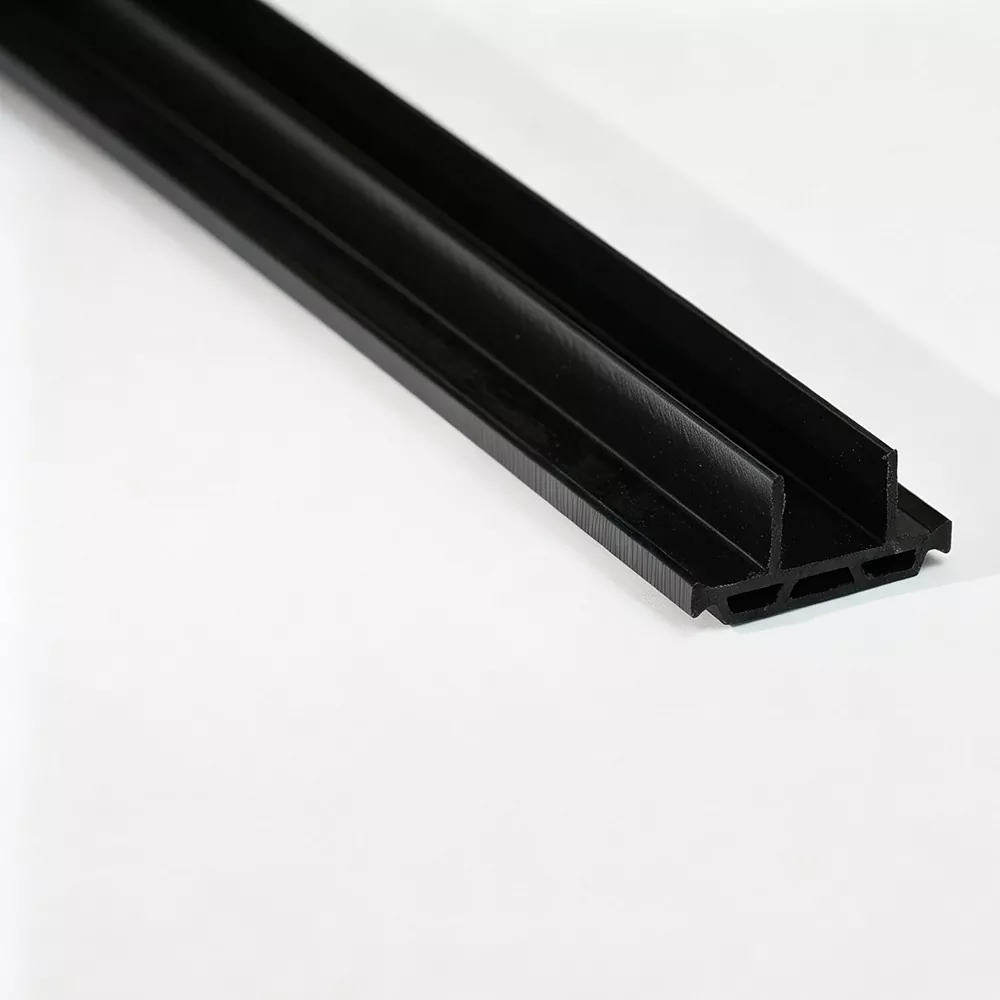

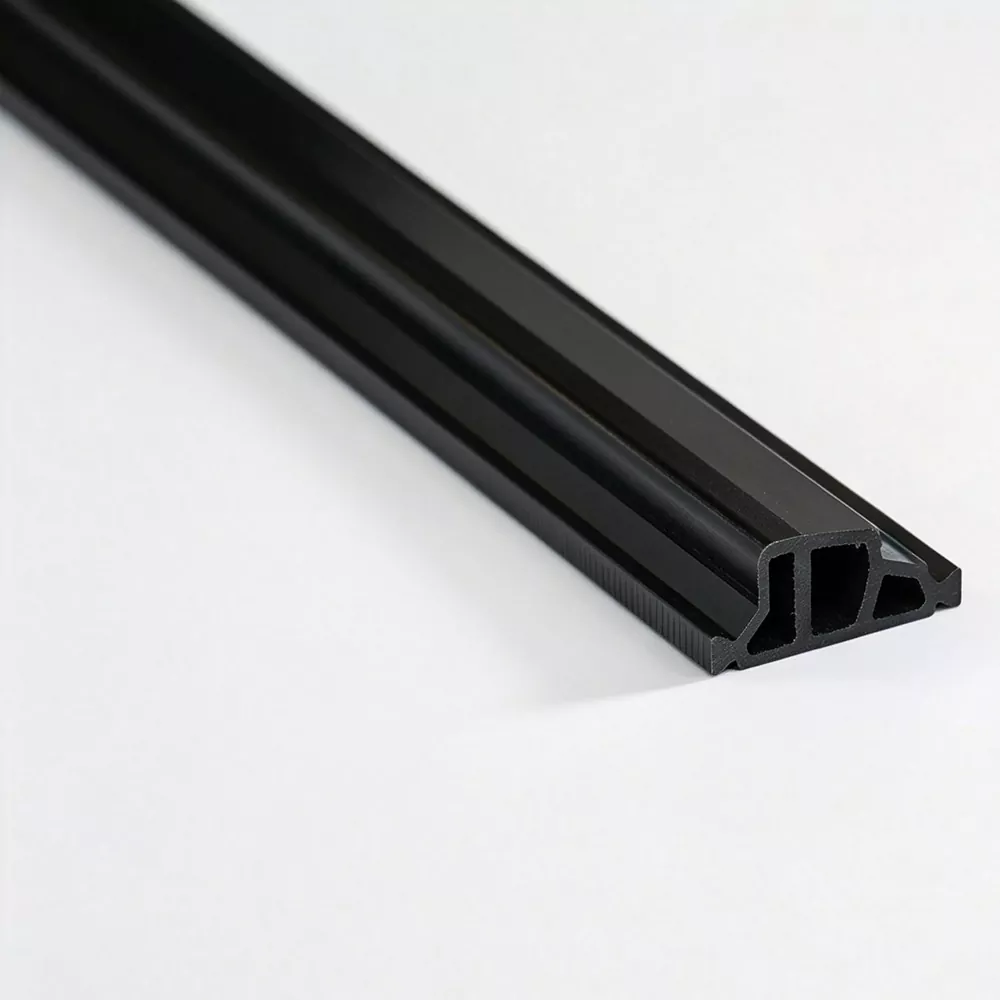

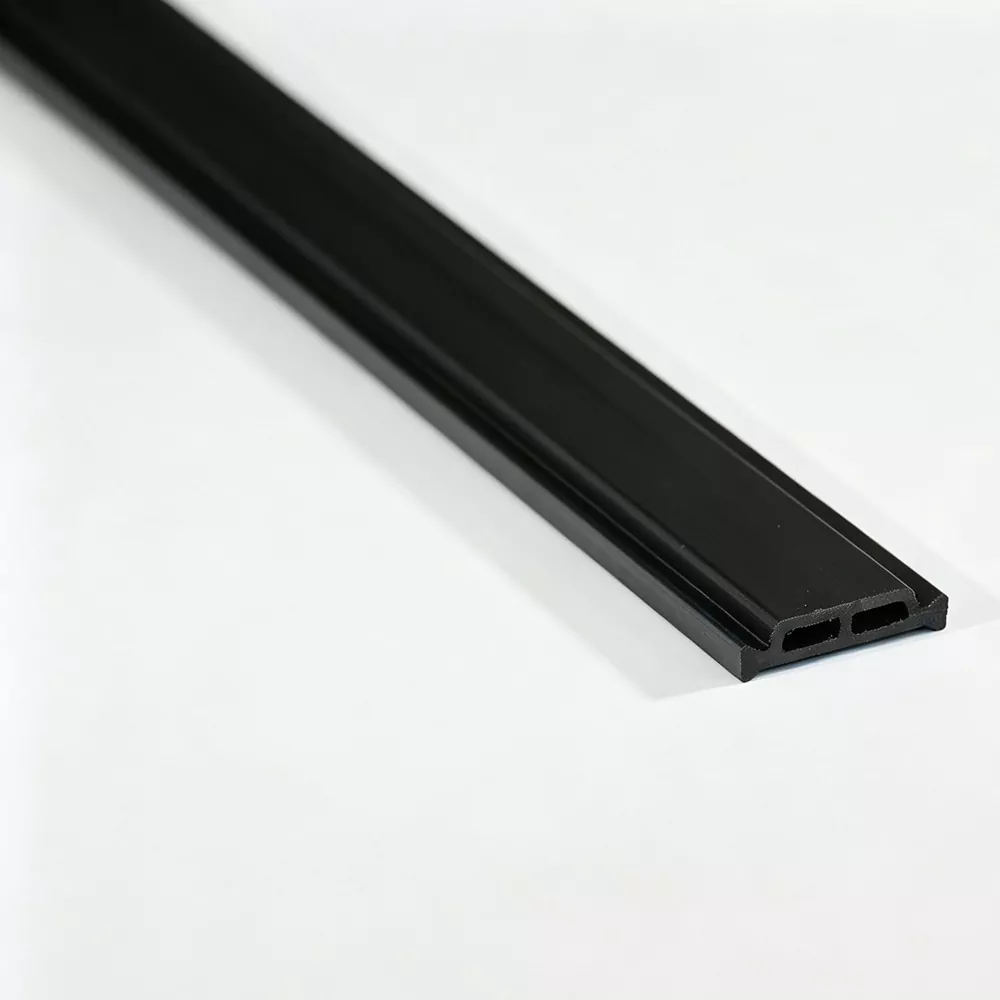

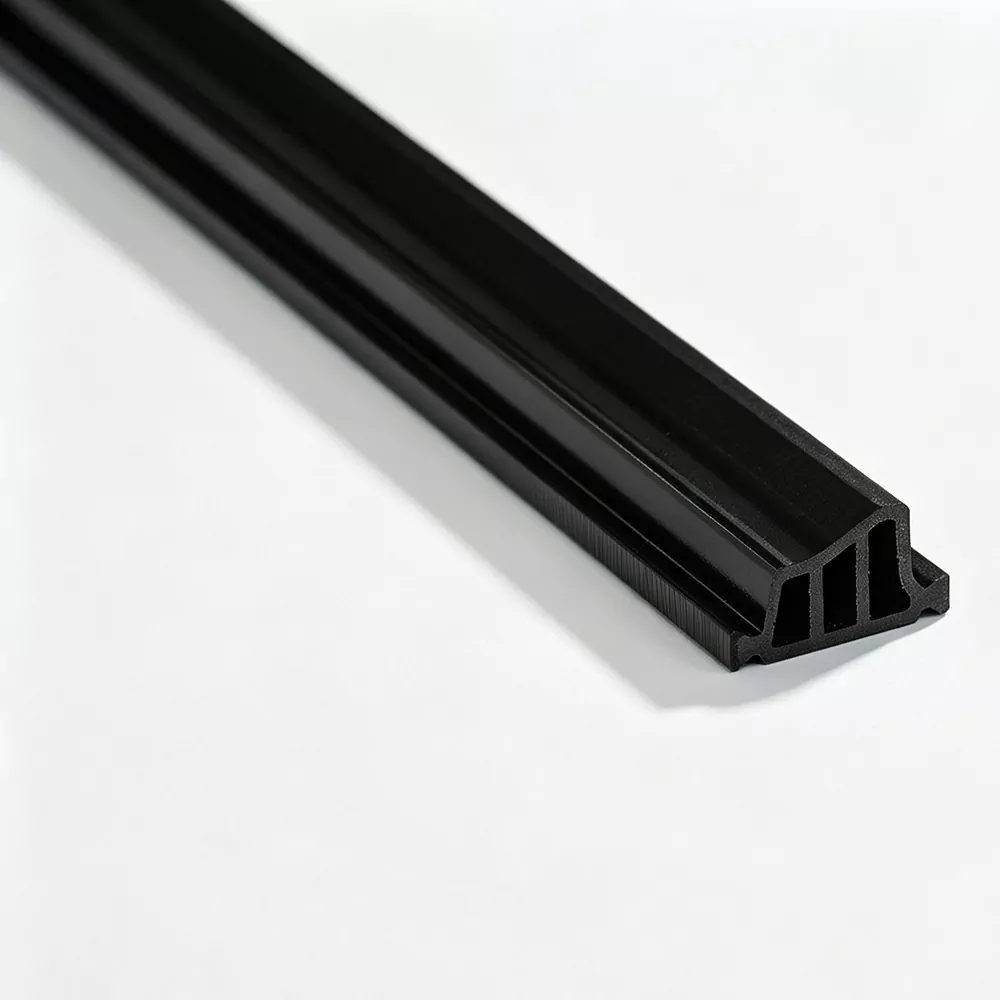

Tira de ruptura térmica de câmara oca

A tira de ruptura térmica de câmara oca oferecida pela Jinxing na China é projetada para perfis de alumínio onde a seção de ruptura térmica incorpora uma ou mais câmaras fechadas. A estrutura da câmara separa as seções de alumínio enquanto adiciona um caminho mais longo para a transferência de calor através do conjunto do perfil.

A Jinxing produz o perfil por extrusão e pode desenvolver a seção conforme desenho do perfil de alumínio do cliente. Dimensões transversais, ferramental, cor, comprimento e formato de fornecimento podem ser confirmados de acordo com o desenho final do perfil.

Especificações Técnicas

Como a geometria exata da câmara oca varia de acordo com o projeto do perfil, as seguintes informações devem ser confirmadas para cada projeto:

O que é uma faixa de ruptura térmica de câmara oca?

Uma tira de ruptura térmica de câmara oca é um perfil isolante de poliamida com espaço interno fechado dentro de sua seção transversal. É instalado entre seções de alumínio separadas para reduzir a transferência direta de calor através da estrutura metálica.

A estrutura oca faz parte da geometria do perfil e não é um componente isolante separado. Portanto, o layout da câmara, as dimensões externas e as áreas de contato precisam corresponder ao perfil de alumínio receptor.

Características principais

· Material PA66 GF25 - Poliamida 66 reforçada com 25% de fibra de vidro.

· Estrutura da Câmara Oca – Câmaras fechadas fazem parte da seção transversal isolante.

· Perfil extrudado – A extrusão contínua permite que a geometria da seção necessária seja produzida por meio de ferramentas dedicadas.

· Correspondência de perfis – As dimensões e a geometria da câmara podem ser desenvolvidas em torno do perfil de alumínio.

· Fornecimento Flexível - O fornecimento direto ou em bobina pode ser considerado de acordo com o processo de produção.

Estrutura e função de ruptura térmica

A câmara oca altera a geometria da seção isolante e pode aumentar a distância que o calor deve percorrer através da área de ruptura térmica. Isto torna a estrutura relevante quando o projeto do perfil de alumínio requer mais do que uma simples seção isolante sólida.

O desempenho térmico real, no entanto, é determinado pela montagem completa do perfil de alumínio, incluindo a geometria do alumínio, dimensões da ruptura térmica, configuração do vidro ou painel e condições de instalação. A tira deve, portanto, ser selecionada como parte do sistema de perfil completo e não como um componente isolado.

Onde os perfis de câmara oca são usados

Janelas e portas de alumínio

Usado em sistemas de portas e janelas de alumínio com isolamento térmico, onde o design do perfil exige uma seção de ruptura térmica com câmara.

Sistemas de parede cortina

Adequado para perfis de parede cortina selecionados que requerem uma seção de isolamento definida entre componentes de alumínio.

Perfis de alumínio grandes ou especiais

A estrutura da câmara oca pode ser considerada para projetos de perfis onde a geometria da seção transversal e a profundidade da ruptura térmica precisam ser coordenadas com a extrusão de alumínio.

Desenvolvimento de novo perfil

A seção de ruptura térmica pode ser desenvolvida em conjunto com um novo perfil de alumínio para que a geometria da câmara e a seção receptora sejam revisadas antes da ferramentaria.

Câmara oca vs. seções sólidas de ruptura térmica

A escolha entre uma câmara oca e uma seção sólida mais simples deve ser baseada no projeto do perfil de alumínio, em vez de assumir que uma estrutura é universalmente melhor.

A escolha final deve ser baseada no desenho do perfil de alumínio, na geometria de ruptura térmica necessária e no processo de fabricação.

Extrusão e Formação de Perfil

Jinxing forma perfis de câmara oca por extrusão usando ferramentas adequadas à seção transversal necessária.

As principais etapas de produção incluem:

· Preparação do material - PA66 e GF25 são preparados de acordo com a formulação confirmada do material.

· Extrusão de perfil – O material é formado continuamente por meio de ferramentas dedicadas.

· Resfriamento e dimensionamento – A seção é estabilizada para manter a geometria necessária.

· Inspeção e acabamento - O perfil acabado é verificado antes do fornecimento reto ou em bobina.

Para seções especiais, os requisitos de ferramentas devem ser confirmados no desenho completo do perfil de alumínio antes da produção.

Controle de Qualidade e Processo

A Jinxing controla as principais etapas de preparação do material, extrusão, resfriamento, dimensionamento, inspeção e acabamento.

Geometria do perfil

As principais dimensões externas e a geometria relevante da câmara são verificadas em relação às especificações confirmadas do produto.

Controle de materiais e processos

Os materiais de PA66 e fibra de vidro recebidos são inspecionados de acordo com os procedimentos de controle de materiais da empresa, enquanto as condições de extrusão e resfriamento são monitoradas durante a produção.

Testes de Laboratório

De acordo com os requisitos aplicáveis ​​do produto e dos testes, a avaliação laboratorial pode abranger densidade, dureza Shore, resistência à tração longitudinal e transversal, resistência à água, envelhecimento térmico e coeficiente de expansão linear.

Inspeção de Produto Acabado

Os perfis acabados são verificados quanto à aparência e dimensões antes do envio, com documentação de inspeção relevante fornecida de acordo com os requisitos do pedido acordado.

Por que escolher Jinxing?

Para perfis de ruptura térmica de câmara oca, o principal valor não é simplesmente o material ou a própria câmara. A seção precisa corresponder ao perfil de alumínio durante a inserção e processamento subsequente.

Jinxing apoia este processo através de:

· Extrusão de perfil PA66 GF25

· Desenvolvimento de seção baseada em desenho

· Ferramentas dedicadas para perfis especiais

· Opções de fornecimento direto e em bobina

· Personalização de cores e dimensões

· Inspeção de perfil antes do envio

Esta abordagem permite que a secção de ruptura térmica seja considerada em conjunto com o perfil de alumínio, em vez de ser selecionada de forma independente.

Perguntas frequentes

Qual é a finalidade da câmara oca?

A câmara altera a geometria da seção isolante e pode aumentar o caminho de transferência de calor através da área de ruptura térmica. Sua contribuição real depende do projeto completo do perfil de alumínio.

Um perfil de câmara oca é melhor do que uma tira sólida de ruptura térmica?

Não necessariamente. A seção apropriada depende da geometria do perfil de alumínio, dos requisitos de ruptura térmica e do processo de fabricação. Um perfil de câmara oca deve ser selecionado quando sua seção transversal corresponder ao sistema pretendido.

A Jinxing pode fazer o perfil de acordo com nosso desenho de alumínio?

Sim. A Jinxing pode revisar os desenhos do cliente e desenvolver a seção transversal e as ferramentas necessárias para os perfis de câmara oca aplicáveis.

Quais informações são necessárias para uma cotação?

O desenho da seção transversal do perfil de alumínio, dimensões necessárias de ruptura térmica, geometria da câmara, cor, comprimento, forma de fornecimento, embalagem e requisitos de processamento são úteis para confirmar o produto.

O perfil de câmara oca pode ser fornecido em bobinas?

O fornecimento de bobinas pode ser considerado para perfis e processos de produção aplicáveis. A especificação da bobina deverá ser confirmada de acordo com a geometria do perfil e equipamento de processamento do cliente.

Qual material é usado?

O perfil é fabricado em nylon PA66 reforçado com 25% de fibra de vidro (GF25).

A cor e as dimensões podem ser personalizadas?

Sim. As dimensões da seção transversal e as cores aplicáveis ​​podem ser personalizadas de acordo com os requisitos confirmados do perfil e as condições de produção.
