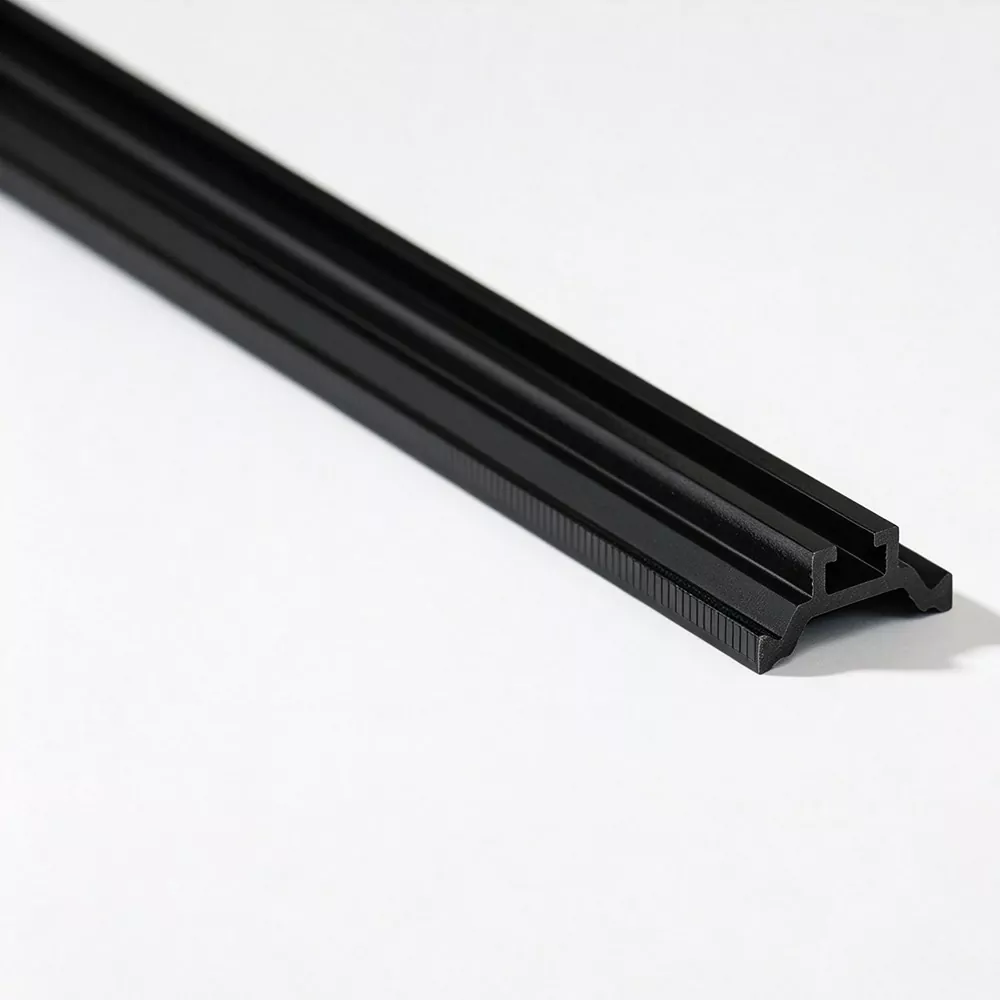

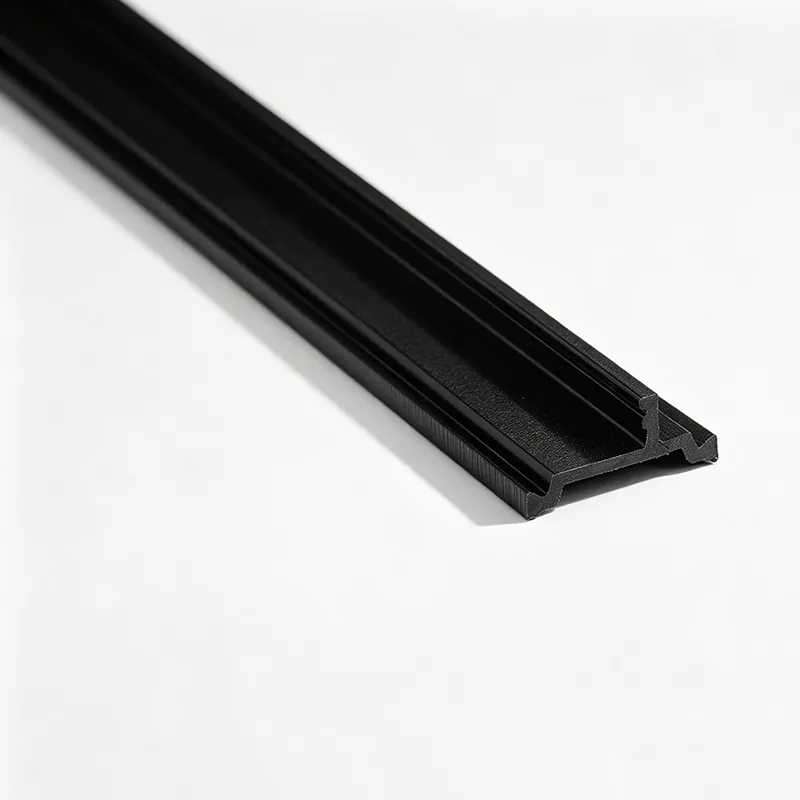

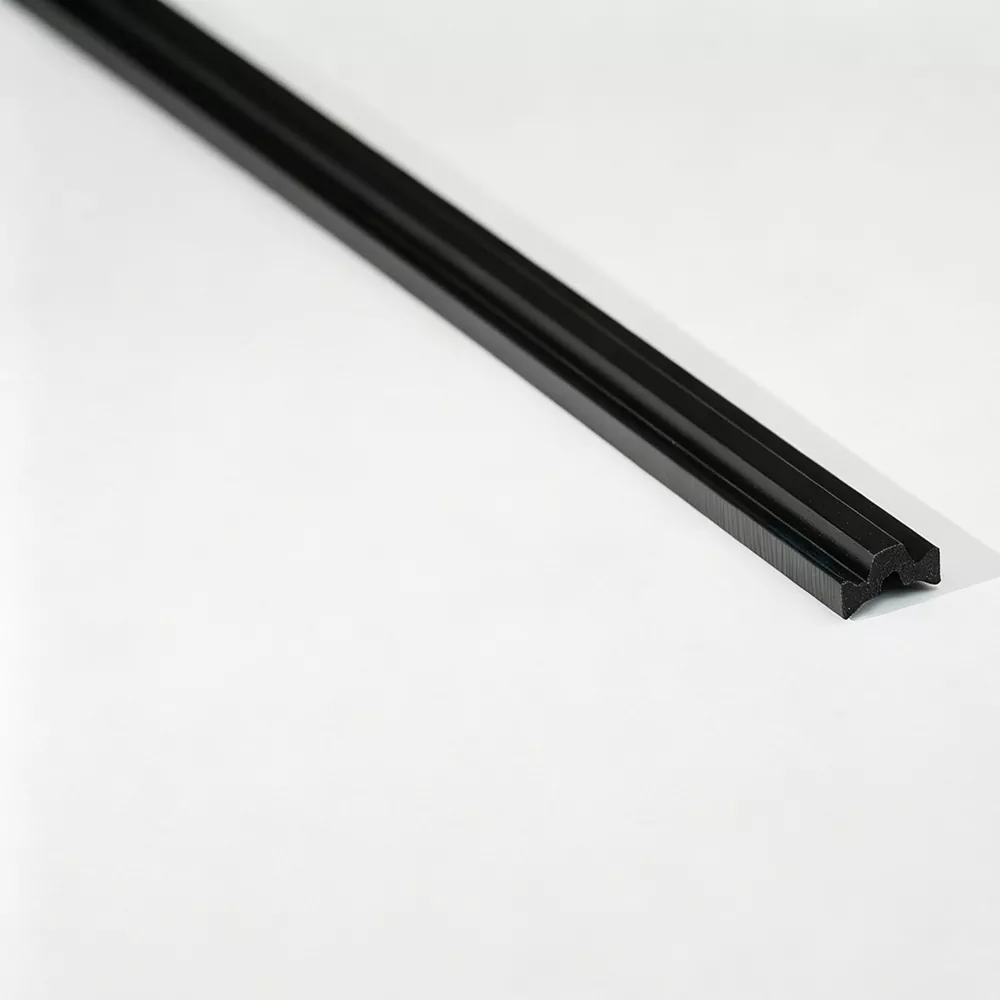

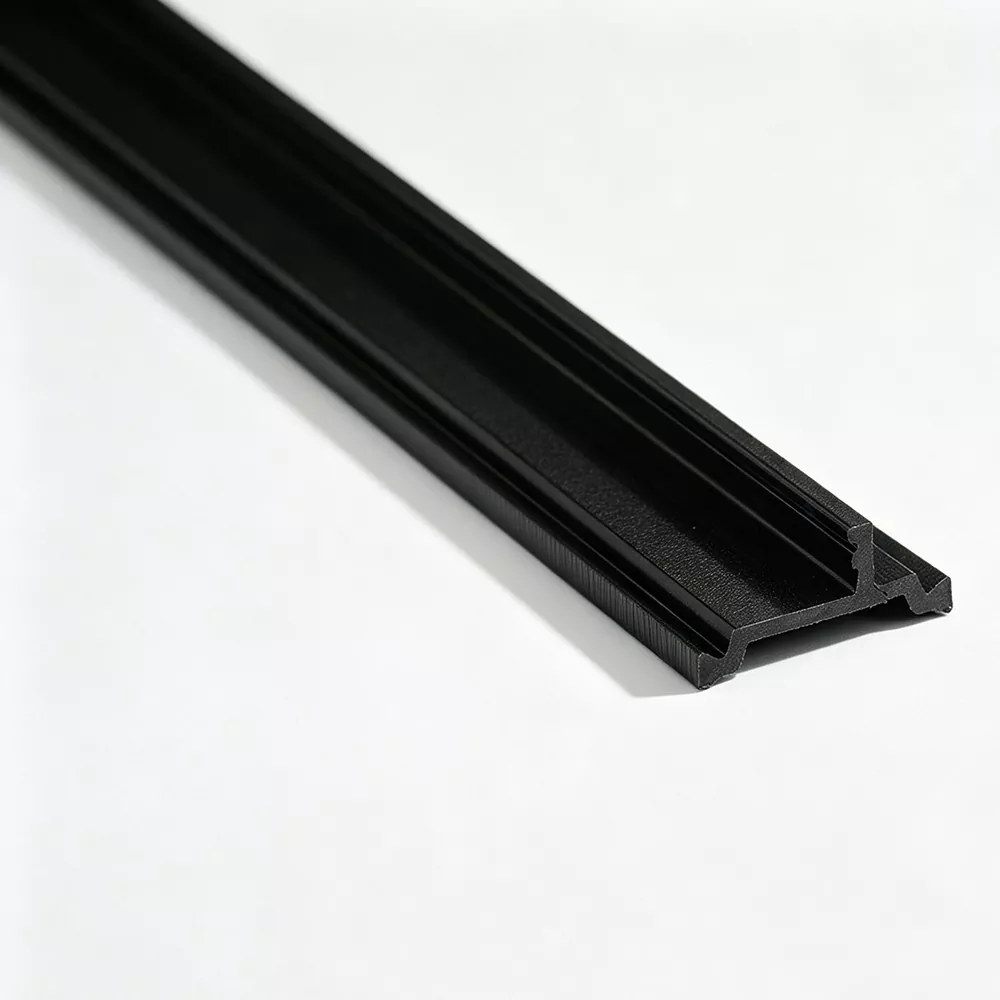

Perfil de ruptura térmica tipo CT

O perfil de ruptura térmica tipo CT oferecido pela fábrica Jinxing é produzido por extrusão, resfriamento, dimensionamento e acabamento e está disponível em comprimentos retos de 6 metros ou bobinas de 500 metros. Para seções não padronizadas, a Jinxing pode revisar o desenho do perfil de alumínio do cliente e confirmar as dimensões necessárias, ferramentas, cor, comprimento e requisitos de processamento antes da produção.

Correspondência de perfil tipo CT e seção de alumínio

Um perfil de ruptura térmica do tipo CT é selecionado de acordo com a geometria da seção de alumínio e não apenas com o nome do produto. O perfil deve corresponder à área receptora e permanecer corretamente posicionado durante a inserção e posterior processamento.

Os principais pontos a serem confirmados incluem:

· Geometria de recepção – A seção de ruptura térmica deve se ajustar à interface de alumínio projetada.

· Dimensões da seção - Largura, altura e outras dimensões críticas devem corresponder ao desenho do perfil de alumínio.

· Posição de instalação – A orientação e o método de inserção devem ser definidos antes da produção.

· Processamento posterior – A formação de rolos ou outras condições de processamento devem ser consideradas durante a seleção da seção.

· Formato de fornecimento – Comprimentos retos ou bobinas devem corresponder ao processo de produção do cliente.

Recomenda-se um desenho completo da seção transversal do perfil de alumínio para confirmação do produto tipo CT.

Material PA66 GF25

O perfil utiliza nylon PA66 reforçado com 25% de fibra de vidro (GF25). PA66 fornece a base de polímero, enquanto a fibra de vidro reforça o material para a estrutura de perfil extrudado necessária.

O sistema de material PA66 GF25 é usado para perfis de ruptura térmica aplicáveis ​​em:

· Portas e janelas de alumínio

· Sistemas de parede cortina

· Perfis de alumínio isolados

· Conjuntos especiais de ruptura térmica

A especificação final do material e do perfil deverá ser confirmada de acordo com os requisitos aplicáveis ​​do projeto.

Extrusão e Formação de Perfil

A seção tipo CT é produzida como um perfil extrudado contínuo, com ferramentas que definem a geometria da seção transversal necessária.

1. Preparação de Materiais

Os materiais PA66 e GF25 são preparados de acordo com a formulação de produção confirmada e verificados como parte do processo de controle de material.

2. Extrusão

O material preparado é processado através de ferramentas de extrusão projetadas para a seção tipo CT necessária.

3. Resfriamento e dimensionamento

O perfil extrudado passa por estágios de resfriamento e dimensionamento para estabilizar a geometria da seção transversal.

4. Cortar ou enrolar

Após conformação e inspeção, o perfil pode ser fornecido em trechos retos de 6 metros ou bobinas de 500 metros conforme pedido confirmado.

Aplicativos

1. Sistemas de portas e janelas de alumínio

Utilizado em sistemas de portas e janelas de alumínio com isolamento térmico que requerem uma seção correspondente do tipo CT.

2. Sistemas de parede cortina

Adequado para perfis de parede cortina de alumínio onde a geometria de ruptura térmica precisa corresponder à seção receptora.

3. Perfis Especiais de Alumínio

Usado para projetos de perfis de alumínio com geometrias de recepção ou retenção dedicadas.

4. Desenvolvimento de novo perfil

Pode ser considerado durante o desenvolvimento de novos perfis de alumínio, permitindo que o perfil de alumínio e a geometria de ruptura térmica sejam revistos em conjunto.

Tipo CT versus outros perfis de ruptura térmica

O CT-Type não é universalmente melhor que os perfis I-Type, C-Type ou T-Type. A seção apropriada depende da geometria real do perfil de alumínio e do método de instalação.

O desenho completo do perfil de alumínio deve ser utilizado para confirmar a seção de ruptura térmica apropriada.

Personalização baseada em desenho

Para seções especiais do tipo CT, a Jinxing pode revisar o desenho do perfil de alumínio do cliente antes do ferramental e da produção.

A personalização aplicável pode incluir:

· Dimensões transversais fora do padrão

· Ferramentas baseadas em desenhos do cliente

· Cores especiais como cinza e branco

· Processamento cortado no comprimento

· Chanframento final

· Codificação a laser

· Embalagem personalizada

Para um novo trecho, o RFQ deverá incluir o desenho do perfil de alumínio juntamente com as dimensões de ruptura térmica exigidas, cor, comprimento, formato de fornecimento e condições de processamento.

Fornecimento reto e em bobina

A forma de fornecimento pode ser selecionada de acordo com os requisitos de processamento e manuseio de materiais do perfil do cliente.

Controle de qualidade

A Jinxing gerencia as principais etapas da produção, desde a preparação do material até a extrusão, resfriamento, dimensionamento, inspeção e acabamento.

O controle de qualidade pode incluir:

· Inspeção de materiais recebidos

· Verificações dimensionais transversais

· Inspeção de superfície

· Inspeção de perfil finalizado

De acordo com os requisitos aplicáveis ​​do produto e dos testes, a avaliação pode incluir densidade, dureza Shore, resistência à tração, resistência à água, envelhecimento térmico e coeficiente de expansão linear.

Documentação de inspeção relevante pode ser fornecida de acordo com os requisitos do pedido acordado.

Por que Jinxing para perfis de ruptura térmica tipo CT?

Jinxing combina extrusão PA66 GF25, desenvolvimento de perfil baseado em desenho e vários formatos de fornecimento para suportar seções de ruptura térmica do tipo CT.

O foco está em combinar o perfil de ruptura térmica com a seção de alumínio real, incluindo dimensões transversais, posição de instalação e requisitos de processamento posterior.

Perguntas frequentes

O que é um perfil de ruptura térmica tipo CT?

Um perfil de ruptura térmica tipo CT é um perfil isolante PA66 GF25 desenvolvido para sistemas de alumínio que requerem uma interface transversal tipo CT correspondente.

Como posso saber se preciso de um perfil tipo CT?

A escolha depende da geometria do perfil de alumínio e da sua seção receptora. Um desenho completo do perfil de alumínio é a melhor base para confirmar a secção necessária.

A Jinxing pode fabricar um perfil tipo CT a partir do nosso desenho?

Sim. Jinxing pode revisar os desenhos do cliente para seções do tipo CT não padrão e confirmar os requisitos de ferramentas e produção antes da fabricação.

Quais informações são necessárias para uma consulta de perfil do tipo CT?

Forneça o desenho da seção transversal do perfil de alumínio juntamente com as dimensões de ruptura térmica necessárias, comprimento, cor, forma de fornecimento, embalagem e condições de processamento.

Pode ser fornecido em bobinas?

Sim. O fornecimento padrão da bobina é de 500 metros por rolo. Perfis retos estão disponíveis em comprimentos de 6 metros.

As dimensões e cores do perfil tipo CT podem ser personalizadas?

Sim. Dimensões fora do padrão e cores especiais podem ser revisadas de acordo com o desenho confirmado e os requisitos de produção.
