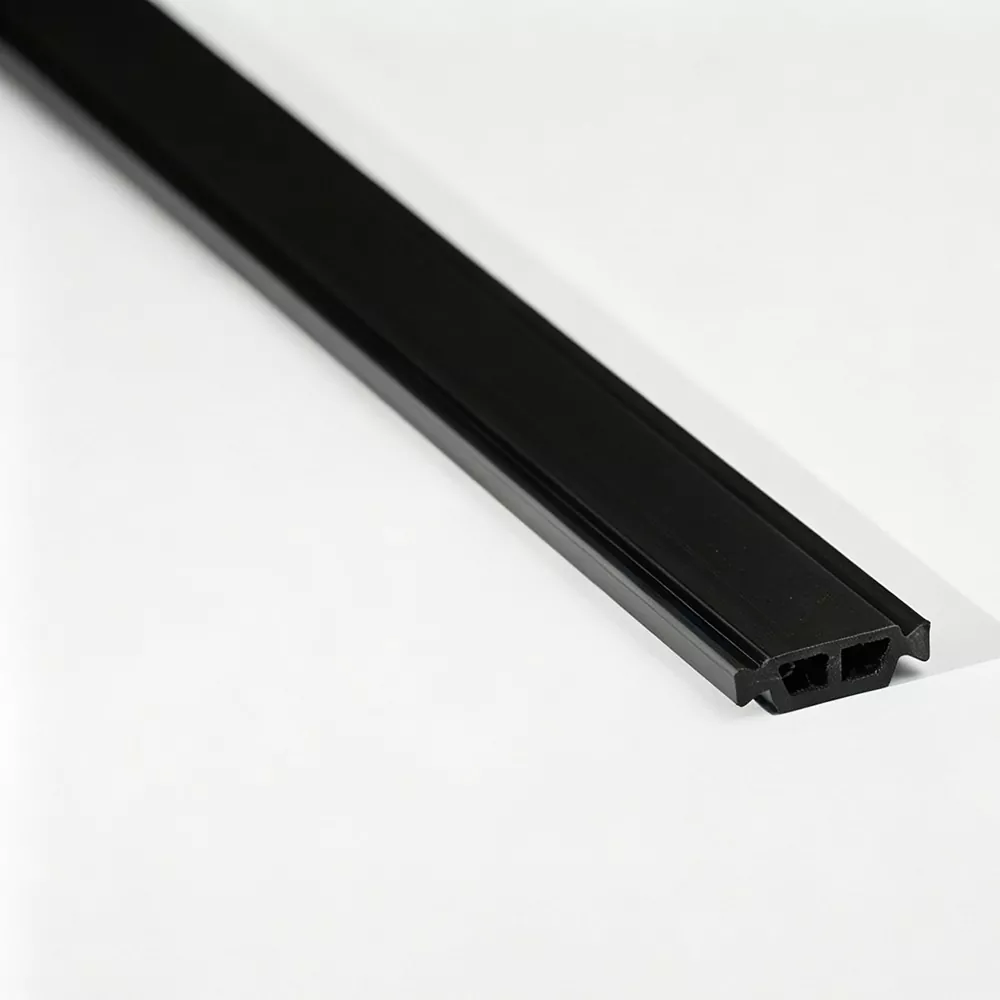

A tira de ruptura térmica para isolamento acústicoé um componente de construção especializado projetado para interromper a transferência de calor condutiva e, ao mesmo tempo, ajudar a reduzir a vibração e a transmissão de som através de interfaces estruturais. Ao separar a estrutura termicamente condutora ou os componentes de suporte dos materiais adjacentes, pode contribuir para um melhor conforto interno, melhor desempenho do envelope e condições acústicas mais controladas. Este artigo explica seu princípio de funcionamento, aplicações, considerações sobre materiais, fatores de instalação e critérios práticos de seleção para arquitetos, empreiteiros, fabricantes e compradores de materiais de construção.
1. O que é uma faixa de ruptura térmica com isolamento acústico?
Os edifícios modernos precisam de controlar mais do que a temperatura. Os ocupantes também esperam quartos silenciosos, temperaturas interiores estáveis, menos correntes de ar e superfícies interiores confortáveis. Esses requisitos tornam-se mais difíceis de alcançar quando estruturas metálicas, suportes, pinos, trilhos, painéis ou outros componentes condutores criam caminhos diretos através da envolvente do edifício.
Uma faixa de ruptura térmica com isolamento acústico é instalada em interfaces selecionadas para interromper esses caminhos diretos. Sua principal função térmica é reduzir a transferência de calor condutiva através de uma ponte térmica. Dependendo da composição do material e da posição de instalação, pode também contribuir para o desacoplamento acústico, reduzindo o contacto direto e limitando a transferência de vibração entre elementos de construção ligados.
As pontes térmicas são particularmente relevantes quando componentes condutores cruzam ou interrompem um envelope isolado. Nestes locais, o calor pode contornar a camada principal de isolamento, reduzindo a eficácia da montagem geral e criando potencialmente superfícies interiores mais frias.
2. Que problemas de construção ele pode resolver?
Uma conexão mal detalhada pode gerar vários problemas ao mesmo tempo. Uma estrutura metálica pode fornecer uma conexão estrutural conveniente, mas sua alta condutividade térmica pode criar uma rota indesejada de transferência de calor. Ao mesmo tempo, conexões rígidas podem fornecer caminhos para vibrações e sons transportados pelo ar ou pela estrutura.
Estas questões são particularmente importantes em estruturas de aço leve, paredes cortina, sistemas de fachadas, divisórias metálicas, edifícios modulares e outras montagens onde materiais condutores estão concentrados em torno de juntas e conexões.
Pesquisas sobre tiras de ruptura térmica em paredes leves com estrutura de aço mostraram que o material da tira, a colocação e o uso de camadas simples ou duplas podem influenciar o desempenho térmico da montagem da parede concluída.
3. Como as funções térmicas e acústicas funcionam juntas
Reduzindo a transferência de calor condutiva
A função térmica baseia-se na inserção de um material com condutividade térmica comparativamente baixa entre componentes mais condutores. Em vez de permitir que uma interface metal-metal ou metal-estrutura crie um caminho condutor contínuo, a tira introduz uma camada isolante controlada.
O resultado real depende da conexão completa e não apenas da tira. Fixadores, compressão, espessura, área de contato, geometria e isolamento circundante podem influenciar o fluxo de calor. Por esta razão, um produto com excelentes propriedades de material de laboratório não produz automaticamente a mesma melhoria em todos os detalhes da construção.
Apoiando o desacoplamento acústico
O desempenho acústico funciona através de um mecanismo diferente. Uma interface resiliente ou com amortecimento de vibrações pode reduzir o contato mecânico direto entre os componentes conectados. Isto pode ajudar a limitar a transmissão de vibrações transmitidas pela estrutura através da estrutura e das conexões de suporte.
No entanto, o controle de som é um desafio no nível da montagem. Pequenas lacunas, fixações rígidas, juntas mal vedadas, penetrações de serviço e transmissão de flanco podem prejudicar uma parede ou fachada acústica que de outra forma seria bem projetada.
4. Onde as tiras de ruptura térmica são usadas?
A aplicação exata depende do sistema construtivo, da capacidade de carga necessária, do alvo térmico, dos requisitos acústicos, das condições ambientais e do método de instalação. As aplicações comuns incluem:
- Sistemas de paredes de aço leve e aço formado a frio
- Interfaces de pinos e trilhos de metal
- Conexões de parede cortina e moldura de fachada
- Interfaces de moldura de janela e porta
- Sistemas de suporte para revestimento exterior
- Detalhes de conexão de telhado e parede
- Sistemas construtivos modulares e pré-fabricados
- Divisórias interiores que requerem controle de vibração
- Interfaces de suporte de equipamentos ou painéis onde é necessário isolamento térmico
- Sistemas especializados de gabinetes arquitetônicos e industriais
A tecnologia de ruptura térmica está amplamente associada a esquadrias de janelas, paredes cortinas, suportes de fachadas, molduras de paredes e conexões localizadas. A pesquisa moderna também categoriza as rupturas térmicas de acordo com juntas estruturais, conexões localizadas, revestimento de paredes, suportes de fachadas e aplicações em caixilhos de janelas.
5. Considerações sobre materiais e desempenho
Escolher um material adequado é mais complicado do que selecionar a condutividade térmica mais baixa disponível. A faixa deve funcionar dentro dos detalhes reais da construção e das condições ambientais.
| Fator de Desempenho | Por que é importante | O que os compradores devem verificar |
|---|---|---|
| Condutividade Térmica | Influencia a taxa de transferência de calor condutiva. | Condutividade declarada, método de teste, espessura e condições de temperatura. |
| Resistência Térmica | Indica resistência ao fluxo de calor através da tira. | Espessura e resistência calculada ou testada para a aplicação pretendida. |
| Comportamento Acústico | Determina a eficácia com que a interface pode reduzir a transmissão de vibração. | Resiliência de material, rigidez, características de amortecimento e dados de teste de montagem. |
| Compressão | A compressão excessiva pode alterar as dimensões e o desempenho. | Resistência à compressão, deformação por compressão e estabilidade dimensional a longo prazo. |
| Resistência à umidade | A umidade pode influenciar a durabilidade e o desempenho térmico. | Absorção de água, resistência à umidade e limites de exposição ambiental. |
| Resistência à temperatura | As envoltórias dos edifícios sofrem mudanças de temperatura sazonais e localizadas. | Faixa de temperatura de serviço recomendada e desempenho de envelhecimento. |
| Desempenho contra incêndio | A seleção do material deve adequar-se à estratégia contra incêndio da montagem do edifício. | Classificação de incêndio aplicável e requisitos específicos do projeto. |
A seleção do material deve equilibrar a condutividade térmica com resistência, rigidez, durabilidade, construtibilidade e custo. Os sistemas de ruptura térmica podem usar polímeros, materiais reforçados com fibras, produtos à base de espuma, materiais elastoméricos ou compósitos projetados, dependendo da aplicação pretendida.
6. Fatores-chave para seleção de produtos
Os compradores geralmente se concentram primeiro na condutividade térmica, mas uma decisão de compra confiável deve avaliar a aplicação completa. As perguntas a seguir podem ajudar a restringir a especificação apropriada.
-
Onde a faixa será instalada?
Identifique se ele ficará entre estruturas metálicas, suportes de fachada, painéis, caixilhos de janelas, trilhos ou outra interface. -
A conexão é resistente?
Uma faixa de isolamento não resistente e uma ruptura térmica estrutural podem exigir propriedades mecânicas muito diferentes. -
Qual espessura é necessária?
A espessura influencia a resistência térmica, compressão, estabilidade dimensional e geometria da conexão. -
O projeto possui requisitos acústicos?
Se a redução da vibração for importante, considere o comportamento resiliente e os detalhes completos da conexão, em vez de apenas a condutividade térmica. -
Que condições ambientais são esperadas?
As fachadas externas podem sofrer umidade, exposição aos raios UV, ciclos de temperatura e condições de congelamento e descongelamento que diferem das aplicações internas protegidas. -
Como será instalado?
Adesivo, fixação mecânica, encaixe de compressão, seções pré-cortadas ou rolos contínuos podem afetar a velocidade de instalação e o desempenho final.
7. Considerações sobre Instalação e Projeto
A qualidade da instalação pode ter uma grande influência na eficácia de uma faixa de ruptura térmica. Mesmo um material de alto desempenho pode perder valor se for descontínuo, posicionado incorretamente, excessivamente comprimido ou contornado por conexões condutoras desnecessárias.
Mantenha a continuidade sempre que for prático
A faixa deve seguir o caminho de controle térmico pretendido tão continuamente quanto os detalhes da construção permitirem. Lacunas não planejadas podem criar pontes condutoras localizadas.
Compressão de controle
A compressão deve permanecer dentro da faixa recomendada pelo fabricante. A compressão excessiva pode alterar a espessura, o comportamento mecânico e a resiliência acústica.
Coordenar fixadores e conexões
Uma ruptura térmica não elimina a transferência de calor através de cada fixação. Parafusos, parafusos, suportes e outros elementos condutores ainda podem fornecer caminhos de transferência de calor. A geometria da conexão, portanto, precisa ser considerada como um sistema completo.
Proteja a interface
As aplicações externas devem considerar a exposição à umidade e a durabilidade ambiental a longo prazo. A umidade pode afetar as propriedades térmicas e a vida útil de alguns materiais com ruptura térmica, tornando importante a seleção e o detalhamento apropriado do material.
8. Benefícios práticos para projetos de construção
Quando adequadamente selecionada e instalada, uma faixa de isolamento acústico com ruptura térmica pode suportar vários objetivos do projeto ao mesmo tempo.
É importante distinguir entre a contribuição potencial de um produto e o desempenho de um edifício concluído. As pontes térmicas são influenciadas pela geometria, materiais, penetrações e detalhes de conexão, enquanto o desempenho acústico depende de todo o conjunto de controle de som.
9. Considerações sobre desempenho em resumo
| Desafio do Projeto | Papel de uma faixa de ruptura térmica | Atenção adicional ao design |
|---|---|---|
| Ponte térmica metal-metal | Apresenta uma interface de baixa condutividade. | Verifique os fixadores, a continuidade, a espessura e a geometria da conexão. |
| Superfície interior fria | Pode reduzir o fluxo de calor condutivo localizado. | Avalie a ponte térmica completa e as condições de umidade interna. |
| Vibração transmitida pela estrutura | Pode fornecer uma camada de separação resiliente. | Controle desvios rígidos e caminhos de flanco. |
| Estrutura de aço leve | Ajuda a abordar caminhos condutores através de membros de aço. | Coordenar com isolamento de cavidade e isolamento externo. |
| Conexão de fachada | Pode reduzir a ponte térmica em pontos de suporte selecionados. | Verifique a capacidade de carga, a exposição à umidade e a durabilidade a longo prazo. |
10. Perguntas frequentes
Qual é o objetivo principal de uma faixa de isolamento acústico com ruptura térmica?
Seu objetivo principal é interromper a transferência de calor condutiva em uma conexão predial. Dependendo do material e da montagem, também pode contribuir para o desacoplamento acústico, reduzindo o contato mecânico direto e a transmissão de vibrações.
Uma faixa de ruptura térmica pode substituir o isolamento acústico convencional?
Geralmente, não. Uma faixa de ruptura térmica é um componente de interface localizado, e não um sistema completo de isolamento acústico. O controle sonoro eficaz geralmente requer uma combinação de massa, absorção, estanqueidade, separação resiliente e controle cuidadoso dos caminhos de flanco.
As tiras de ruptura térmica são adequadas para estruturas de aço?
Sim. A estrutura de aço é uma aplicação comum porque os membros metálicos podem criar pontes térmicas fortes através de conjuntos isolados. A pesquisa experimental avaliou especificamente tiras de ruptura térmica em paredes leves com estrutura de aço.
Uma tira mais grossa sempre proporciona melhor desempenho?
Não necessariamente. O aumento da espessura pode melhorar a resistência térmica em alguns projetos, mas o resultado final também depende da condutividade do material, da compressão, da geometria da conexão, dos fixadores e da montagem circundante. A espessura apropriada deve, portanto, ser determinada a partir do detalhe do projeto.
Que materiais podem ser usados para tiras de ruptura térmica?
Dependendo da aplicação, os produtos de ruptura térmica podem utilizar polímeros projetados, elastômeros, materiais de espuma, compósitos reforçados com fibra ou outros materiais de baixa condutividade. As aplicações estruturais requerem atenção adicional à resistência à compressão, rigidez, fluência e estabilidade dimensional.
As tiras de ruptura térmica podem ajudar a prevenir a condensação?
Eles podem contribuir para o gerenciamento do risco de condensação, reduzindo o fluxo de calor localizado e ajudando a manter temperaturas superficiais mais altas em locais com pontes térmicas. No entanto, a condensação depende do design completo do envelope, da umidade interna, da temperatura externa, do vazamento de ar e do controle de umidade.
O que os compradores devem solicitar de um fornecedor de tiras com ruptura térmica?
Os compradores devem solicitar dimensões do produto, dados de condutividade térmica, faixa de temperatura, características de compressão, composição do material, resistência ambiental, relatórios de testes aplicáveis, orientações de instalação e informações sobre opções de personalização. Para aplicações específicas de projetos, testes de amostra ou dados de desempenho em nível de montagem também podem ser valiosos.
As tiras de ruptura térmica podem ser personalizadas?
11. Considerações Finais
Uma faixa de ruptura térmica com isolamento acústico pode ser um componente relativamente pequeno, mas a sua posição numa interface crítica confere-lhe um papel importante no design de edifícios modernos. Ao separar materiais condutores e, quando apropriado, fornecer uma interface resiliente, pode apoiar objetivos tanto de controle térmico quanto acústicos.
A abordagem mais confiável é selecionar a tira de acordo com a conexão completa, em vez de avaliar uma única propriedade do material isoladamente. Condutividade térmica, espessura, compressão, requisitos mecânicos, comportamento acústico, exposição ambiental, método de instalação e geometria de conexão devem ser considerados em conjunto.
Para arquitetos, empreiteiros, fabricantes, distribuidores e compradores de materiais de construção, a solução certa de ruptura térmica pode ajudar a enfrentar desafios comuns associados a estruturas metálicas, ligações de fachadas, construção leve e outras áreas onde o desempenho térmico e acústico se cruzam.
Procurando uma tira de ruptura térmica de isolamento acústico personalizada?
Comércio Internacional Co. de Guangde Jinxing, Ltd. pode apoiar os compradores que procuram soluções de isolamento e ruptura térmica orientadas para aplicações. Se você precisa de dimensões específicas, requisitos de materiais, perfis personalizados ou recomendações de produtos baseadas em projetos, um resumo detalhado da aplicação pode ajudar a identificar uma solução adequada para o seu sistema construtivo.
Compartilhe o tamanho necessário, a posição de instalação, o ambiente operacional, os requisitos térmicos, os objetivos acústicos e a quantidade esperada do pedido para discutir a configuração apropriada do produto.
Entre em contato com Comércio Internacional Co. de Guangde Jinxing, Ltd.
Para especificações do produto, requisitos personalizados de tira de ruptura térmica de isolamento acústico, consulta de aplicação ou consultas de compra em massa, por favorcontato Comércio Internacional Co. de Guangde Jinxing, Ltd.com os detalhes do seu projeto. Uma descrição clara da aplicação pode ajudar a acelerar a correspondência do produto e a comunicação técnica.
