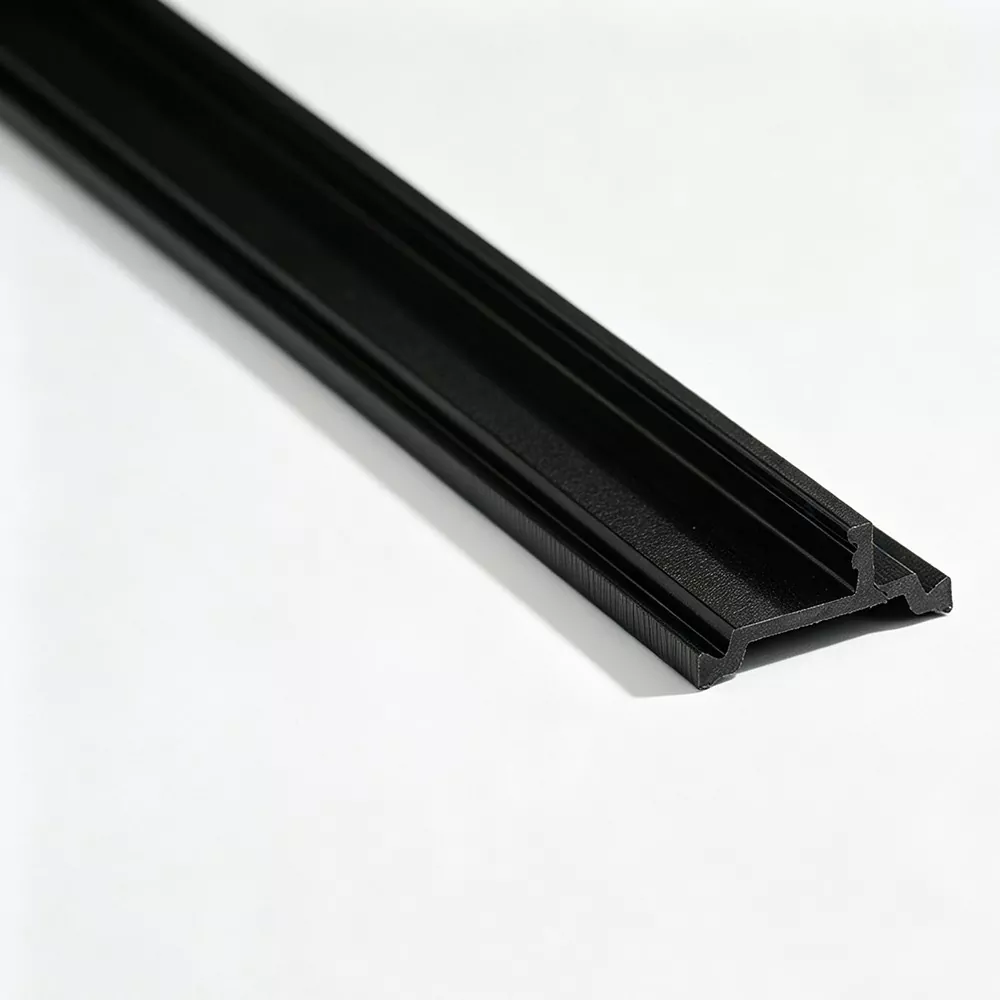

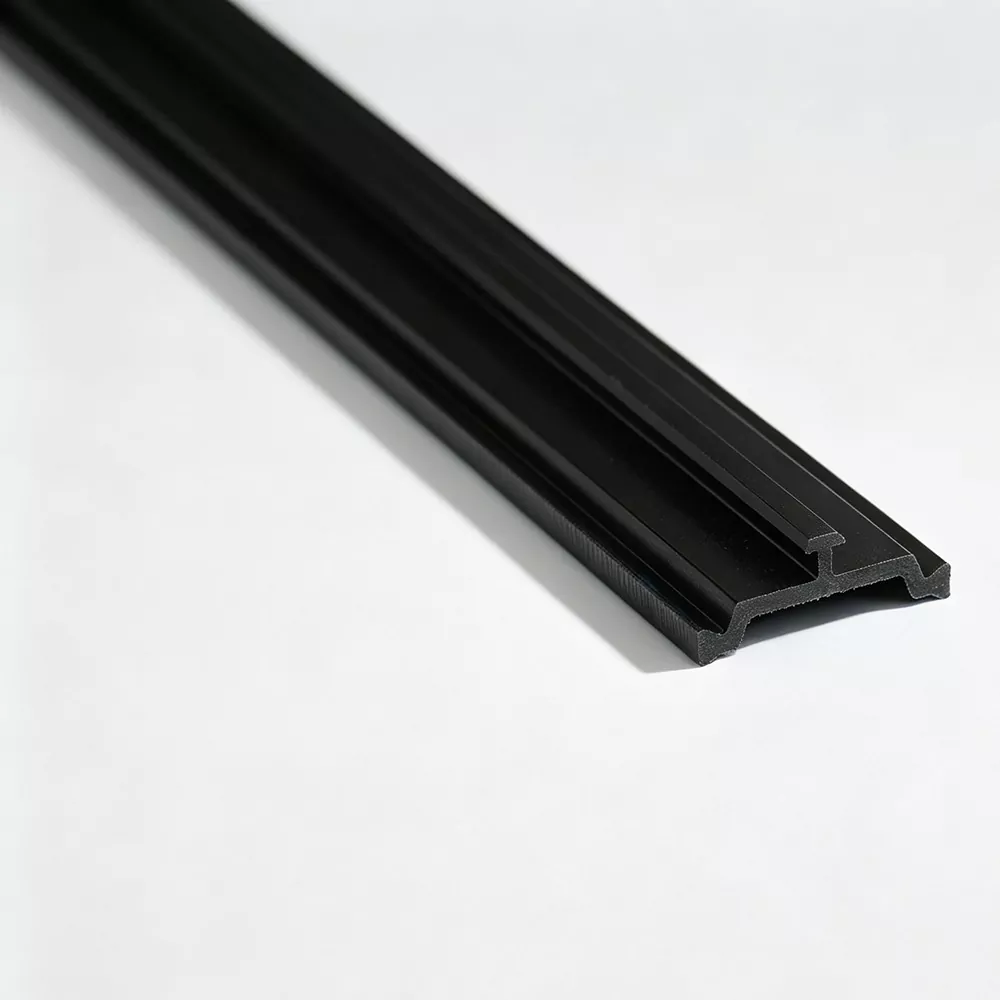

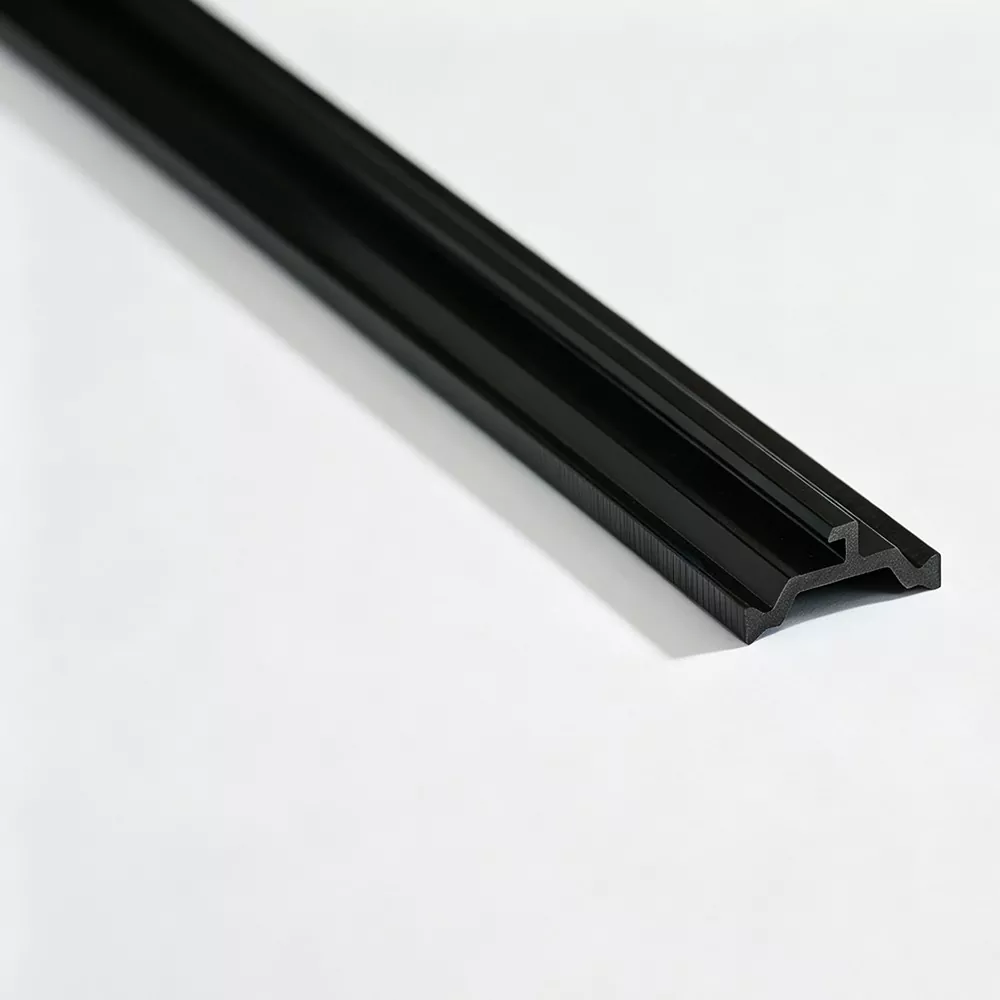

Faixa de isolamento térmico para janelas deslizantes

A faixa de isolamento térmico para janelas deslizantes é instalada dentro de uma estrutura de alumínio termicamente quebrada ou perfis de caixilho para criar uma separação não metálica entre as seções internas e externas de alumínio. Jinxing, um fabricante e fábrica na China, produz esses perfis principalmente a partir de PA66 GF25 e desenvolve a geometria da tira de acordo com a extrusão de alumínio, configuração de ranhura e estrutura de conexão.

Projetado para perfis de janelas deslizantes

Uma janela deslizante não usa o mesmo arranjo de perfis que uma janela articulada convencional. A moldura geralmente incorpora trilhos e o caixilho se move ao longo da seção de corrida projetada. A Faixa de Isolamento Térmico para Janelas de Correr deve portanto caber no perfil de alumínio disponível sem interferir na geometria funcional do conjunto de correr.

Ao selecionar uma faixa, as dimensões importantes incluem:

· Largura e profundidade da ranhura de alumínio

· Largura e espessura da tira

· Estrutura de bloqueio

· Posição dentro da moldura ou faixa

· Folga ao redor da seção deslizante

· Método de montagem de perfil

A especificação da tira deve ser confirmada em relação à extrusão de alumínio real antes da produção.

Recursos do produto

Reforço PA66 GF25

O perfil é fabricado em PA66 reforçado com 25% de fibra de vidro, proporcionando a rigidez necessária para manter a forma projetada após a inserção na extrusão de alumínio.

Engajamento preciso do Groove

A seção transversal é projetada para corresponder à ranhura de recepção, ajudando a tira a permanecer adequadamente posicionada durante a montagem mecânica.

Dimensões de perfil estável

A extrusão e a calibração controladas ajudam a manter largura, espessura e dimensões de seção críticas consistentes ao longo do perfil.

Temperatura e resistência ao envelhecimento

O material pode ser avaliado quanto ao envelhecimento térmico, propriedades de tração em temperaturas especificadas, resistência à água e expansão linear de acordo com os requisitos técnicos aplicáveis.

Correspondência de perfil de moldura e faixa

Os sistemas de janelas deslizantes podem usar diferentes arranjos de ruptura térmica para a moldura externa e o caixilho móvel. A geometria da tira necessária pode, portanto, variar entre diferentes secções de alumínio dentro do mesmo sistema de janela.

Por exemplo, um perfil de moldura pode exigir uma largura ou disposição de travamento diferente de um perfil de caixilho porque suas geometrias de extrusão e espaços de instalação disponíveis são diferentes.

A Jinxing pode revisar as seções de alumínio relevantes separadamente para determinar a faixa de isolamento térmico apropriada para cada perfil.

Considerações sobre a pista deslizante

A faixa de isolamento deve permanecer dentro da área de perfil designada e não deve alterar a relação dimensional da pista deslizante.

Por esse motivo, a tira:

posição + espessura + geometria da aresta + profundidade de inserção

precisa ser coordenado com a extrusão de alumínio. A correspondência dimensional correta ajuda a evitar interferência com componentes de perfil adjacentes durante a montagem.

Seleção de Materiais

A Jinxing usa principalmente PA66 GF25 para tiras de isolamento térmico para janelas deslizantes.

O reforço de fibra de vidro aumenta a rigidez e a resistência mecânica do material base PA66. Para projetos com especificações técnicas definidas, os requisitos materiais e mecânicos relevantes podem ser confirmados antes da produção.

Pontos de Inspeção

Para perfis de janelas deslizantes, a inspeção concentra-se nas dimensões que afetam a inserção e na relação entre a tira e a extrusão de alumínio.

As principais verificações incluem:

· Dimensões gerais do perfil

· Dimensões críticas de encaixe na ranhura

· Geometria transversal

· Condição da superfície

· Propriedades de tração

· Dureza

· Desempenho de envelhecimento térmico

· Características de expansão linear

Os requisitos de inspeção podem ser ajustados de acordo com as especificações do cliente e padrões aplicáveis.

Seções padrão e personalizadas

A Jinxing pode produzir perfis comuns de ruptura térmica, como I-Type, C-Type e T-Type, bem como seções não padronizadas desenvolvidas para extrusões específicas de janelas deslizantes.

A personalização pode abranger:

Como especificar o produto

Na origem da Faixa de Isolamento Térmico para Janelas de Correr, a extrusão de alumínio é a referência mais importante.

Forneça o seguinte, quando disponível:

Desenho do perfil da janela → Dimensões da ranhura → Seção de tira necessária → Material → Cor → Comprimento → Quantidade

Se o sistema de janelas contiver diferentes perfis de caixilho e caixilho, os desenhos para cada secção relevante deverão ser fornecidos separadamente.

Perguntas frequentes

Onde é instalada uma faixa de isolamento térmico em uma janela deslizante?

É instalado dentro da moldura de alumínio ou perfil de caixilho termicamente separado. A posição exata depende do projeto de extrusão.

A Faixa de Isolamento Térmico para Janelas de Correr é adequada tanto para caixilhos como para caixilhos de janelas de correr?

A faixa pode ser desenvolvida para qualquer tipo de perfil de alumínio, mas a geometria necessária pode diferir entre aro e folha.

Que material o Jinxing usa?

Jinxing usa principalmente PA66 GF25, com 25% de reforço de fibra de vidro.

A faixa térmica afetará a pista deslizante?

A faixa deve ser projetada para permanecer dentro de sua área de perfil especificada e manter as dimensões exigidas ao redor da pista. O desenho de extrusão de alumínio deve, portanto, ser verificado antes de selecionar a tira.

A Jinxing pode produzir uma tira para um perfil de janela deslizante proprietário?

Sim. Jinxing pode desenvolver uma seção personalizada de acordo com um desenho de extrusão de alumínio ou amostra existente.

Diferentes especificações de tiras podem ser usadas em um sistema de janela deslizante?

Sim. Diferentes extrusões de moldura e caixilho de alumínio podem exigir diferentes dimensões de tiras ou designs de seção transversal.
